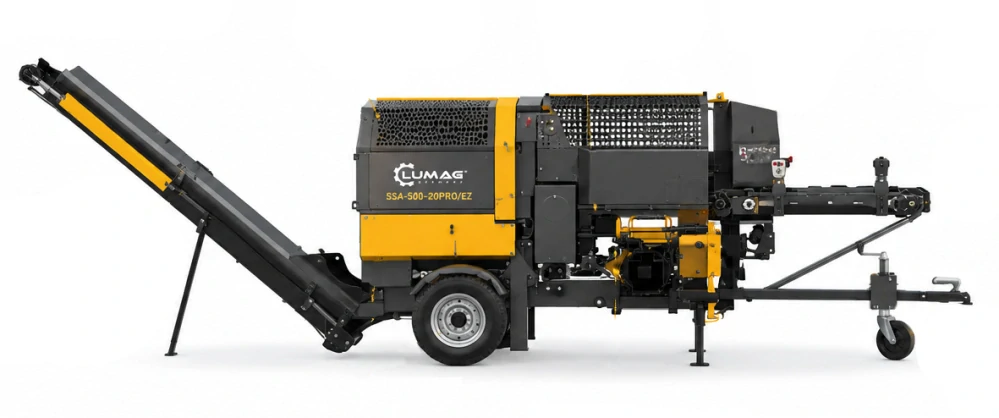

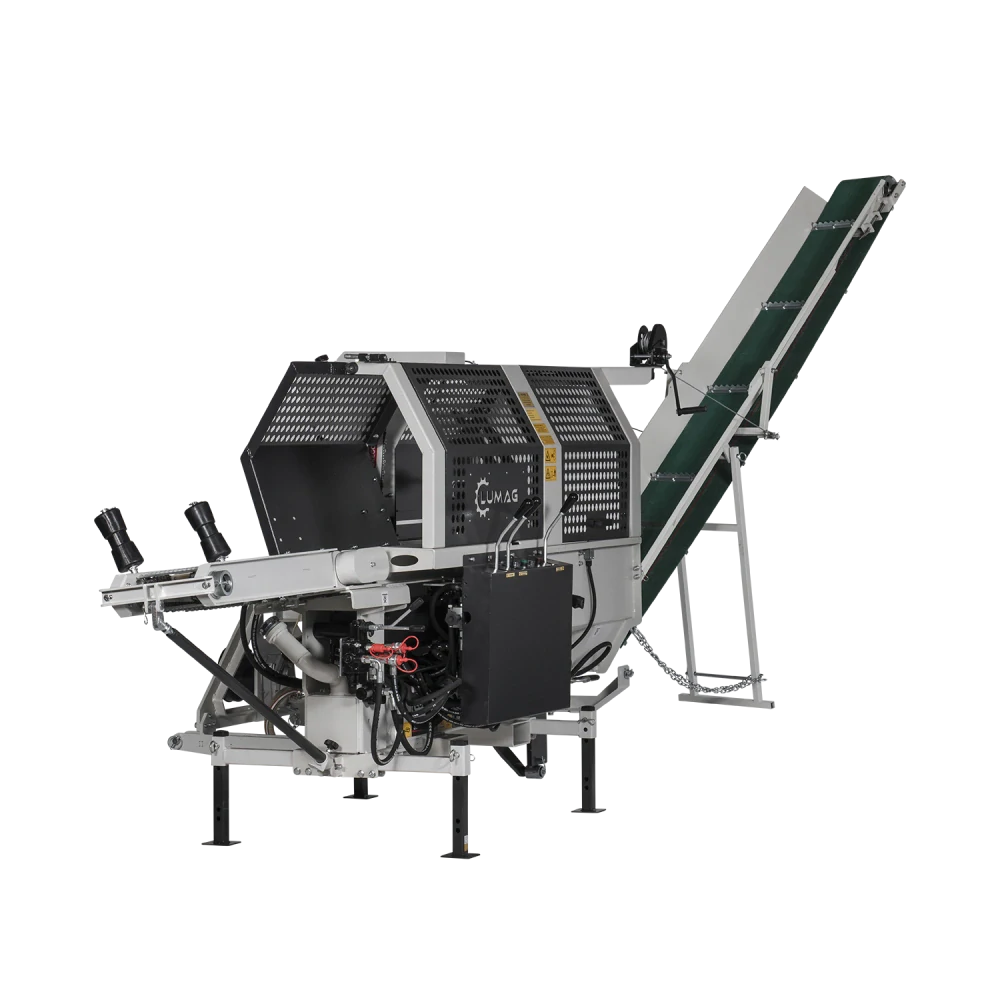

LUMAG SSA-500-20PRO/Z – profesionálny štiepací automat na PTO

LUMAG SSA-500-20PRO/Z je profesionálny štiepací automat s pohonom cez vývodový hriadeľ traktora (PTO). V jednom pracovnom procese zabezpečuje podávanie guľatiny, rezanie, štiepanie a odvod hotového palivového dreva výstupným dopravníkom.

Vysoká štiepacia sila 20 ton, spracovanie kmeňov s priemerom až 50 cm a maximálna dĺžka polena 61 cm robia z tohto modelu výkonný stroj na profesionálnu výrobu palivového dreva.

Pohon cez PTO traktora

Model SSA-500-20PRO/Z nepotrebuje vlastný benzínový ani elektrický motor. Celý pracovný systém je poháňaný prostredníctvom PTO traktora.

✓ požadovaný výkon traktora cca 20 PS
✓ maximálne otáčky PTO 540 ot./min.

PTO verzia je ideálna najmä pre farmy, lesnícke prevádzky a profesionálnych používateľov, ktorí už disponujú vhodným traktorom.

Kmene s priemerom až 50 cm

SSA-500-20PRO/Z patrí do výkonnejšej série SSA-500 a dokáže spracovať guľatinu s priemerom 10 až 50 cm.

Maximálna dĺžka štiepaného polena dosahuje 61 cm.

V porovnaní so sériou SSA-400-12PRO tak umožňuje spracovať výrazne väčšie kmene.

Štiepacia sila 20 ton

Hydraulický štiepací mechanizmus poskytuje vysokú štiepaciu silu 20 ton.

Jeden štiepací cyklus trvá približne 8 sekúnd, pracovná rýchlosť dosahuje 11 cm/s a rýchlosť spätného chodu 18 cm/s.

Kombinácia 20-tonovej sily a maximálneho priemeru kmeňa 50 cm predurčuje stroj na spracovanie veľkého množstva palivového dreva.

Hydraulická reťazová píla PARKER

Rezanie guľatiny zabezpečuje hydraulicky poháňaná reťazová píla PARKER.

Pohon reťazovej píly dosahuje maximálne 5800 ot./min. pri tlaku 250 bar. Rezaciu súpravu tvorí kvalitná 50 cm lišta OREGON a reťaz so 74 článkami, rozstupom 0,375" a hrúbkou 1,6 mm.

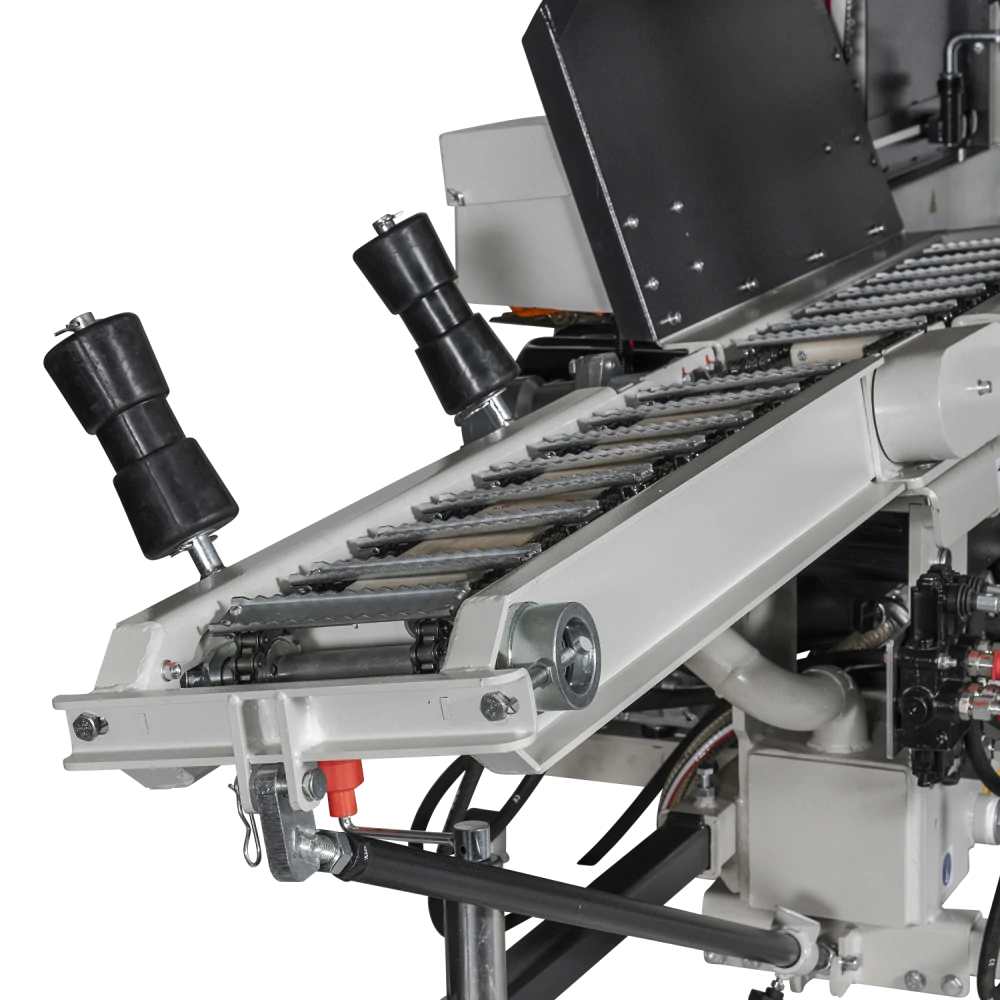

Hydraulický podávací systém

Guľatina je k rezacej jednotke dopravovaná pomocou hydraulického podávacieho systému.

Nová generácia používa širšiu podávaciu reťaz a zosilnené unášače, ktoré zabezpečujú spoľahlivé posúvanie aj veľkých a ťažkých kmeňov.

Výrazne sa tým obmedzuje fyzicky náročná ručná manipulácia s drevom.

Hydraulický pridržiavač kmeňa

Nový systém pridržiavacích čeľustí stabilizuje guľatinu počas rezania a umožňuje presnejšiu prácu.

Hydraulicky sú ovládané kľúčové pracovné funkcie vrátane reťazovej píly, pridržiavania kmeňa a nastavenia štiepacieho kríža.

Profesionálna hydraulika PARKER

Stroj používa dvojité hydraulické čerpadlo PARKER s maximálne 4000 ot./min. pri tlaku 250 bar.

Hydraulický motor podávacieho systému dosahuje maximálny krútiaci moment 194 Nm a hydraulický motor výstupného dopravníka 220 Nm.

Výstupný dopravník 3,2 metra

Rozrezané a naštiepané drevo automaticky pokračuje na 3200 mm dlhý výstupný dopravník.

Dopravník pracuje rýchlosťou 0,8 m/s, je výškovo nastaviteľný a umožňuje dopravovať hotové palivové drevo napríklad:

✓ priamo na príves
✓ do kontajnera
✓ na hromadu
✓ do ďalšieho systému spracovania

Pre transport alebo skladovanie možno dopravník sklopiť a zaistiť.

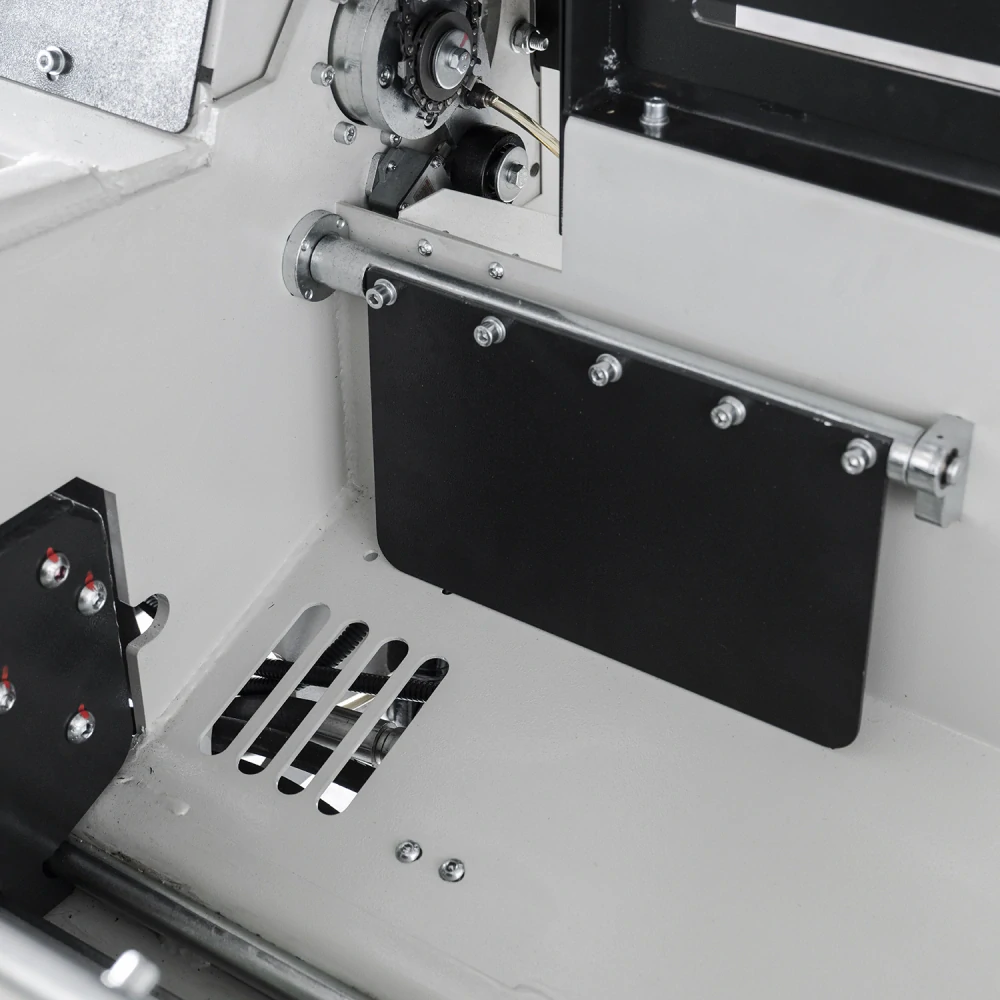

Nový systém odvodu materiálu

Výstupný systém používa zosilnené unášače a mechanické klapky, ktoré pomáhajú zabrániť zaseknutiu spracovávaného materiálu.

Výsledkom je plynulejší pracovný proces a menej prestojov pri spracovaní veľkého množstva dreva.

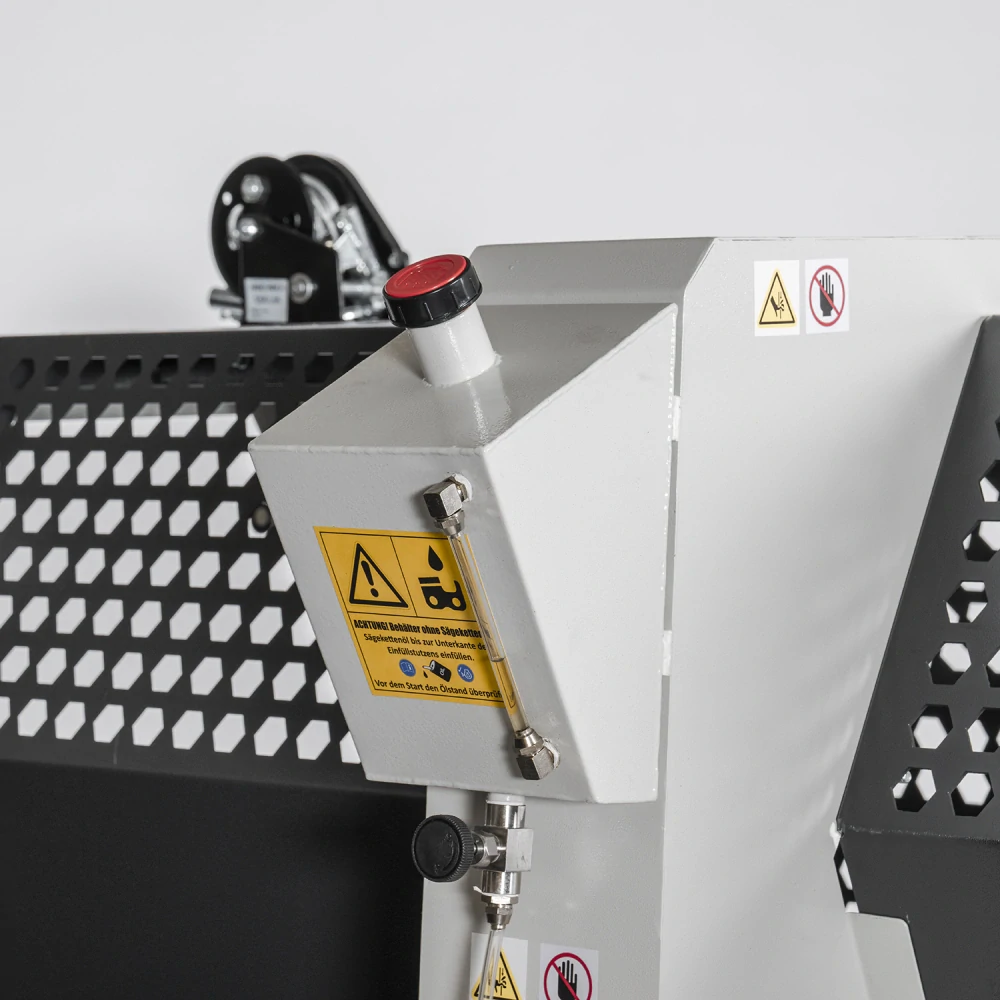

Manuálne mazanie reťazovej píly

Reťazová píla využíva manuálne mazanie so samostatnou olejovou nádržou.

Obsluha tak môže jednoducho kontrolovať množstvo oleja a správne mazanie rezacej sústavy.

LED osvetlenie pracovného priestoru

SSA-500-20PRO/Z je vybavený vnútorným LED osvetlením s možnosťou zapnutia a vypnutia.

Pracovný priestor je tak lepšie viditeľný aj pri zhoršených svetelných podmienkach.

Efektívne využitie traktora

Pre používateľa, ktorý už má vhodný traktor, predstavuje verzia Z veľmi praktické riešenie.

Nie je potrebný samostatný benzínový motor ani silná elektrická prípojka 400 V. Traktor zabezpečuje pohon celého stroja cez PTO a zároveň môže slúžiť na jeho prepravu medzi jednotlivými pracoviskami.

Rezanie, štiepanie a doprava v jednom stroji

SSA-500-20PRO/Z spája celý proces výroby palivového dreva do jedného stroja.

Guľatina je hydraulicky podaná k píle, odreže sa na požadovanú dĺžku, následne sa silou 20 ton rozštiepi a hotové drevo automaticky pokračuje na výstupný dopravník.

Výrazne sa tak znižuje množstvo ručnej manipulácie a zvyšuje produktivita práce.

HLAVNÉ VÝHODY

✓ profesionálny štiepací automat s PTO pohonom
✓ pohon cez vývodový hriadeľ traktora
✓ požadovaný výkon traktora cca 20 PS
✓ PTO max. 540 ot./min.
✓ vysoká štiepacia sila 20 ton
✓ spracovanie kmeňov Ø 10–50 cm
✓ dĺžka polena až 61 cm
✓ štiepací cyklus približne 8 sekúnd
✓ hydraulická reťazová píla PARKER
✓ profesionálna lišta a reťaz OREGON
✓ lišta s dĺžkou 50 cm
✓ hydraulický podávací systém
✓ hydraulický pridržiavač kmeňa
✓ hydraulické nastavenie štiepacieho kríža
✓ dvojité hydraulické čerpadlo PARKER
✓ výstupný dopravník s dĺžkou 3,2 m
✓ rýchlosť dopravníka 0,8 m/s
✓ LED pracovné osvetlenie

TECHNICKÉ PARAMETRE

.
